Hệ thống điều hòa tự động

– Mô hình bao gồm các phần sau:
A. Sa bàn hệ thống điều hoà không khí điều khiển điện tử – dẫn động bằng MOTOR điện
Mô hình bao gồm đầy đủ các bộ phận như:
* Công tắc điều khiển AC
* Máy nén khí
* Dàn lạnh cùng hộp phân phối khí lạnh điều khiển điện, quạt dàn lạnh
* Dàn nóng cùng quạt dàn nóng
* Dàn sưởi
* Bộ gia nhiệt cho dàn sưởi
* Phin lọc ga
* Hộp AC – ECU điều khiển điện tử
* Hộp ECU động cơ
* Rơ le – cầu chì – khóa điện
– Đồng hồ đo áp suất cao, đồng hồ áp suất thấp
– Hệ thống giao tiếp CAN
– Mô hình có thể hoạt động được nhờ sự dẫn động máy nén khí bằng mô tơ điện 3 pha được điều chỉnh tốc độ bằng biến tần, được bố trí trong hộp kỹ thuật điện
B. Khung giá
– Được chế tạo bằng nhôm đúc định hình
– Trên mô hình trang bị bảng panel điều khiển được gia công bằng công nghệ in ảnh trên tấm cứng. Trên mặt panel có bố trí khoá điện, cụm công tắc AC, bộ giắc điện đo kiểm, công tắc khẩn cấp, rơle cầu chì, sơ đồ mạch điện điều khiển, sơ đồ hệ thống thủy lực, các đồng hồ đo áp suất…
C. Bộ tạo lỗi điện tử kêt nối đa phương tiện
* Mô phỏng sự cố
* Quản lý học viên
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
* Đào tạo thực thực nghiệm
* Đào tạo lý thuyết
D. Bộ cung cấp nguồn thực nghiệm và hiển thị
* Cung cấp nguồn điện :
* Công cụ đo kiểm
* Phần mềm
– Thiết lập các giá trị đo tiêu chuẩn
– Hiển thị mẫu đo tiêu chuẩn
– Giao tiếp với thiết bị ngoại vi
– Điều chỉnh các giá tri đo
– Điều chỉnh hiển thị kết quả đo, tốc độ lấy mẫu
– Lưu kết quả
F. Modul thực nghiệm bao gồm:
* Bao gồm
– Modul cảm biến nhiệt độ trong xe
– Modul cảm biến nhiệt độ ngoài xe
– Modul cảm biến trục khuỷu – trục cam

– Modul cảm biến bức xạ mặt trời
– Modul mô tơ điều khiển gió vào
– Modul mô tơ điều khiển gió ra
– Modul mô tơ điều khiển trộn gió (MIX)
* Vỏ hộp modul:
– Hộp modul kích thước phủ bì : 300x160x130mm, các hộp modul lớn hơn là bội số 160 mm, lắp ghép linh hoạt với nhau được làm bằng nhựa ABS chống cháy
– Hai cạnh bên có khe tản nhiệt
– Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt màu kem dầy 4mm.
– Chữ và hình vẽ được khắc chìm bằng công nghệ khắc CNC đảm bảo độ bền và thẩm mỹ
– Mặt module lắp ghép với hộp đỡ bằng vít inox 304 (M3)
– Giắc đo kiểm 2mm
* Tủ bảo quản modul
– Bằng thép sơn tĩnh điện
– Các ngăn có khoá
G. Bộ máy tính và bàn để máy tính
– Bộ máy tính:

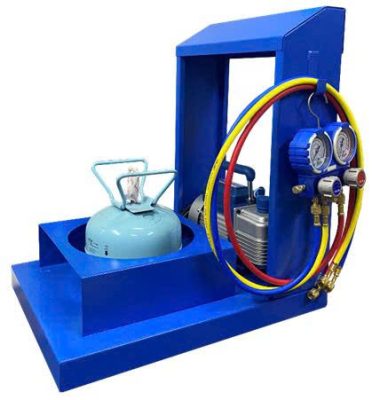

H. Thiết bị kiểm tra dò rỉ và nạp ga điều hòa:

Thiết bị phụ trợ kèm theo bao gồm:
– Máy hút chân không Value 2.0 CFM
Thông số kỹ thuật
+ Lưu lượng bơm:  51-57 lít/phút
+ Chân không tuyệt đối (độ hút chân không): 150 Micron
+ Công suất: 1/4 Mã lực
+ Dung tích dầu: 250 ml
+ Điện áp: 110-220V/50-60Hz, Chế độ chuyển đổi nguồn điện
+ Kích thước: 290x124x224 mm
+ Khối lượng: 6.6 kg
– Đồng hồ nạp gas lạnh Value VMG-2-R410A-B
Thông số kỹ thuật
+ Sử dụng cho các loại Gas lạnh: R410A,R407C, R22, R134a
+ Đường kính đồng hồ đo: 68 mm
+ Thang đo: 0~800psi; -30~500psi
+ Ống: 1 xanh và 1 đỏ (1/4”-5/16”), 1 vàng 1/4”
+ Chiều dài tiêu chuẩn: 120 cm
– Bình gas R134
+ Ga lạnh R134a
+ Trọng lượng: 13,6Kg
– Khung giá
+ Được làm bằng thép tấm gấp định hình, sơn tĩnh điện mầu xanh, có 4 bánh xe để tiện di chuyển
+ Có 2 móc treo dây nạp ga
