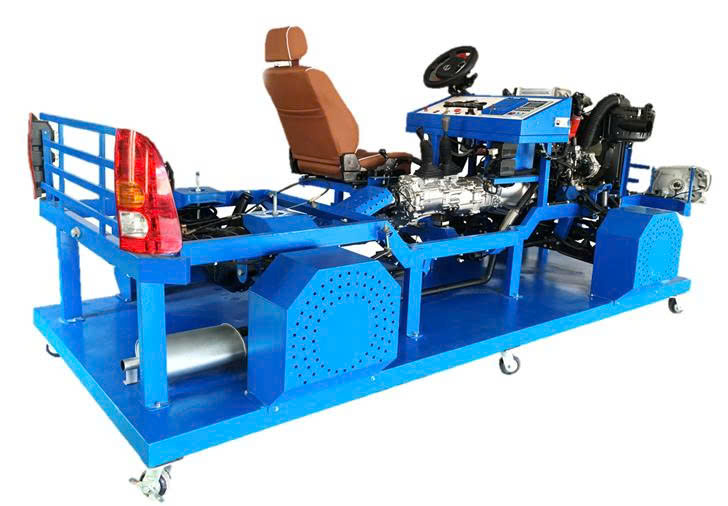

Hệ thống truyền lực ( Cầu sau chủ động)

Mô hình bao gồm:
A. Hệ thống truyền lực
– Hộp số: Số sàn (M/T) 5 cấp số
– Ly hợp: Đĩa ma sát đơn, điều khiển bằng thủy lực
– Hệ thống dẫn động: Cầu sau chủ động
– Trục các đăng dẫn động cầu sau
– Cơ cấu lái kiểu thanh răng – bánh răng có trợ lực thủy lực.
– Hệ thống treo trước độc lập, cơ cấu tay đòn đôi (double wishbone) và thanh cân bằng
– Hệ thống treo sau phụ thuộc, cơ cấu trục cố định
– Giảm chấn trước loại thuỷ lực
– Lò xo trước loại trụ xoắn (coil springs)
– Giảm chấn sau loại thuỷ lực
– Hệ thống phanh dẫn động thủy lực
– Phanh tay.
– 04 Cụm moay ơ kèm theo hệ thống phanh, bánh xe được bảo vệ bằng hộp chắn kỹ thuật
B. Động cơ Diesel 4 xylanh điều khiển phun nhiên liệu bằng điện tử CommonRail – CDI .
Động cơ 4 kỳ, 4 xi lanh thẳng hàng D4CB. Dung tích xilanh 2.5 lít trở lên đầy đủ các bộ phận và hệ thống phần cơ khí máy như
+ Cơ cấu trục khuỷu – thanh truyền
+ Cơ cấu phối khí
+ Hệ thống bôi trơn
+ Hệ thống làm mát
Các thiết bị điện, điển tử điều khiển gồm:
01 ECU điều khiển động cơ
01 Cảm biến nhiệt độ khí nạp, lưu lượng khí nạp
01 Cảm biến vị trí bàn đạp ga
01 Cảm biến vị trí trục cam
01 Cảm biến vị trí trục khuỷu
04 Vòi phun dầu điều khiển điện tử
01 Cảm biến nhiệt độ nước làm mát
01 Cụm bơm cao áp
01 Cảm biến nhiệt độ nhiên liệu
01 Van điều khiển áp suất nhiên liệu
01 Cảm biến áp suất nhiên liệu
01 Công tắc áp dầu bôi trơn
01 Cụm turbo tăng áp khí nạp
01 Hệ thống bugi sấy với 4 bugi sấy
01 Giắc chẩn đoán OBD
01 Đồng hồ táp lô
01 Bơm dầu và phao báo mức nhiên liệu
01 Máy khởi động
01 Máy phát điện
01 Hộp rơ le cầu chì
01 Két nước và quạt két nước
01 Thùng nhiên liệu bằng Inox chống ăn mòn có ống hiển thị mức nhiên liệu
01 Ắc quy khởi động 70Ah -12V
01 Bình nhiên liệu có ống báo mức nhiên liệu
01 Bình cứu hỏa mini phòng khi có sự cố
– Hệ thống giắc điện đo kiểm hầu hết các tín hiệu trên động cơ, giúp cho học viên đo kiểm và khảo sát tín hiệu mà không phải tháo giắc hoặc cắt nối dây điện
C. Phần hệ thống tín hiệu chiếu sáng:
– Hệ thống đèn chiếu sáng, đèn tín hiệu, đèn phanh, còi và hệ thống phanh hoạt động được và được điều khiển bằng các công tắc.
– Bảng táp lô hiển thị thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, tốc độ máy,…
D. Phần khung giá:
– Khung mô hình được kết cấu bằng thép hộp và thép tấm
– Kích thước (Khoảng) : 3600x1700x1450 (mm)
– Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, bảng táp lô hiển thị thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, tốc độ máy, đèn Check Engine.
– Tất cả các hệ thống hoạt động bình thường. Dùng luyện kỹ năng chẩn đoán, tìm pan, xử lý, khắc phục hư hỏng. Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, ….
– Mô hình được xử lý bề mặt, phun sơn, hoá chất chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
– Hệ thống bảo vệ cho 4 moay ơ
E. Bộ tạo lỗi điện tử kết nối máy tính
+ Tạo lỗi đơn hoặc lỗi tổ hợp
+ Các lỗi được chọn chuyển sang mầu đỏ
+ Reset lỗi
+ Chọn tất cả các lỗi
+ Đo kiểm, chẩn đoán, xác định các hư hỏng
+ Sửa lỗi
G. Phần mềm đào tạo trên thiết bị
* Mô phỏng sự cố
* Quản lý học viên
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
* Đào tạo thực nghiệm:
– Tài liệu hướng dẫn sử dụng bằng bản cứng và bản mềm

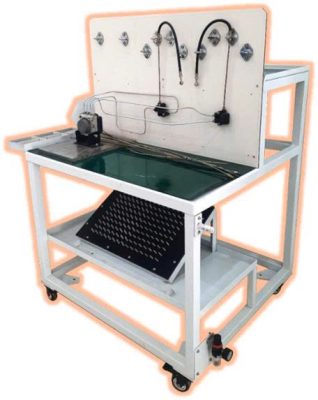

H. Thiết bị phụ trợ đào tạo kỹ năng lắp đặt ống dầu phanh

Nội dung đào tạo:
Hệ thống các đường ống dầu phanh trên ô tô đòi hỏi kỹ thật lắp đặt rất cao, việc hiểu nguyên lý, lực siết và thành thạo kỹ năng thực hành thì phải thực hành liên tục trên thiết bị, thiết bị này nhằm mục đích:
– Rèn luyện kỹ năng lắp đường ống dầu phanh vào bộ chấp hành ABS
– Rèn luyện kỹ năng lắp các đường ống dầu phanh vào van chia
– Kiểm tra, đánh giá kết quả học tập của học viên ngay trên thiết bị
Đặc điểm, thông số kỹ thuật chính:
Thiết bị đào tạo bao gồm:
– 01 Bộ chấp hành phanh ABS
– Các đường ống trong hệ thống phanh
– Bảng thao tác thực hành kỹ năng
– Khay chứa vật tư thực hành kỹ năng
– 01 Cờ lê tuyo phanh
+ Thương hiệu: KTC/ Đức
+ Mã sản phẩm: MZ10-10X12
+ Với 2 cỡ 10 và 12mm
– 01 Cờ lê tuyo phanh
+ Thương hiệu: KTC/ Đức
+ Mã sản phẩm: MZ10-14X17
+ Với 2 cỡ 14 và 17mm
– 02 Van chia dầu (Van P) được cắt bổ 1 phần
– 06 Đường ống dầu phanh ngắn
Tất cả mô hình đầy đủ cho việc sử dụng
Tài liệu đào tạo kèm theo mô hình
* Khung giá.
– Làm bằng thép hộp và thép tấm gấp định hình, sơn tĩnh điện mầu trắng sần
– Có 04 bánh xe để tiện di chuyển
– Có 04 chân tăng chỉnh cố định
– Mặt gá chi tiết được chế tạo bằng tấm compact
– Khung và bảng tên
– Cam kết có hàng hóa để kiểm tra khi chủ đầu tư yêu cầu.
