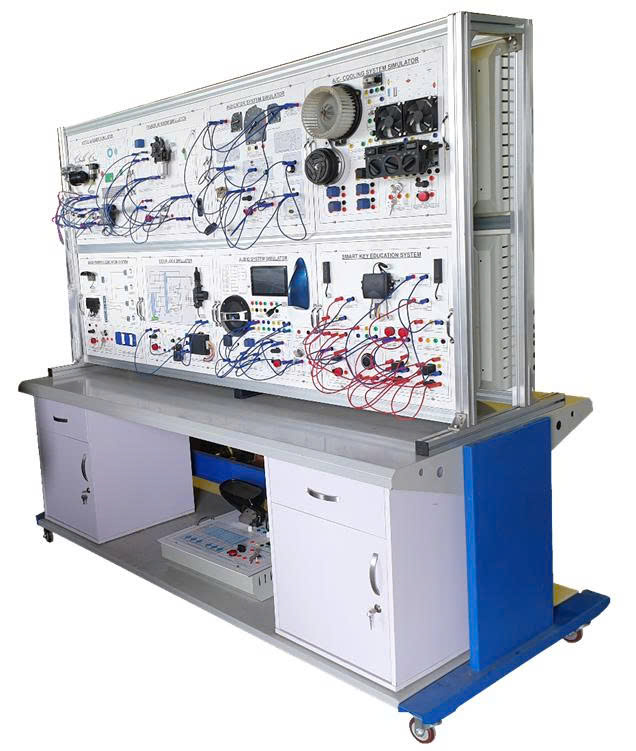

Pa nen mạch điện ô tô: Hệ thống chiếu sáng, đánh lửa, tín hiệu, khởi động

Mô hình bao gồm:
A. Các Module hệ thống điều khiển điện trên xe bao gồm 20 module
1. Module hệ thống điều khiển gương điện:
Bao gồm đầy đủ các bộ phận trong hệ thống điều khiển gương điện như:
– 02 Gương điện
– Cụm công tắc điều khiển gương
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
2. Module hệ thống nâng – hạ cửa sổ điện:
Bao gồm đầy đủ các bộ phận trong hệ thống nâng hạ cửa sổ điện như:
– 01 Mô tơ nâng hạ
– 01 Cụm công tắc điều khiển
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
3. Module hệ thống gạt nước – rửa kính:
Bao gồm đầy đủ các bộ phận trong hệ thống gạt nước – rửa kính như:
– 01 Mô tơ gạt nước
-01 Mô tơ rửa kính
– 01 Cụm công tắc điều khiển
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
4. Module hệ thống điều khiển khóa cửa và cảnh báo cửa mở:
Bao gồm đầy đủ các bộ phận trong hệ thống điều khiển khóa cửa và cảnh báo mở cửa như:
– 01 Mô tơ khóa – mở cửa
– 01 Hộp điều khiển
– 01 Bộ điều khiển từ xa
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp cao cấp hoặc tương đương, sơ đồ mạch điện của modul
5. Module hệ thống cung cấp điện:
Bao gồm đầy đủ các bộ phận trong hệ thống cung cấp điện như:
– 01 Máy phát điện xoay chiều (được gắn trên modul cung cấp – khởi động)
– 01 Mô tơ dẫn động (được gắn trên modul cung cấp – khởi động)
– 01 Thiết bị tạo tải
– 01 Đồng hồ báo V
– 01 Đồng hồ báo A
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
6. Module hệ thống khởi động điện:
Bao gồm đầy đủ các bộ phận trong hệ thống khởi động điện như:
– 01 Máy khởi động 2 cấp (được gắn trên modul cung cấp – khởi động)
– 01 bình ắc quy 35A (được gắn trên modul cung cấp – khởi động, cung cấp cho các hệ thống)
– 01 Thiết bị tạo tải
– 01 Đồng hồ báo V
– 01 Đồng hồ báo A
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
7. Module cụm đèn pha phía trước bên trái (FL)
– 01 Cụm đèn pha FL
– 01 Công tắc cửa FL
– 01 Đèn sương mù
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
8. Module cụm đèn pha phía trước bên trái (FR)
– 01 Cụm đèn pha FR
– 01 Công tắc cửa FR
– 01 Đèn sương mù
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
9. Module cụm đèn hậu phía sau bên trái (RL)
– 01 Cụm đèn hậu RL
– 01 Công tắc cửa RL
– 01 Đèn soi biển số
– 01 Đèn xi nhan sườn bên trái
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
10. Module cụm đèn hậu phía sau bên phải (RR)
– 01 Cụm đèn hậu RR
– 01 Công tắc cửa RR
– 01 Phao báo xăng
– 01 Đèn xi nhan sườn bên phải
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
11. Module điều khiển – chỉ báo
– 01 Đồng hồ táp lô
– 01 Công tắc tổng, điều khiển hệ thống chiếu sáng – tín hiệu
– 01 Công tắc báo áp suất dầu
– 01 Cảm biến nhiệt độ nước
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
12. Module cung cấp nguồn cho hệ thống chiếu sáng
– 01 Khóa điện
– Rơ le – cầu chì
– 01 Công tắc báo nguy
– 01 Đèn trần
– 01 Công tắc lùi
– 01 Công tắc phanh
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
13. Module hệ thống kiểm tra theo dõi:
Bao gồm đầy đủ các bộ phận trong hệ thống kiểm tra theo dõi như:
– 01 Đồng hồ báo vòng tua máy
– 01 Đồng hồ báo nhiệt độ nước
– 01 Đồng hồ báo mức dầu
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
14. Module hệ thống âm thanh:
Bao gồm đầy đủ các bộ phận trong hệ thống âm thanh như:
– 01 Đầu DVD
– 01 Loa
– 01 Ăng ten
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
15. Module hệ thống điều khiển ly hợp và quạt điều hoà:
Bao gồm đầy đủ các bộ phận trong hệ thống điều khiển ly hợp và quạt điều hòa như:
– 01 Ly hợp từ
– 01 Quạt giàn lạnh
– 01 Quạt giàn nóng (mô phỏng)
– 01 Quạt két nước (Mô phỏng)
– 01 Bảng điều khiển
– 01 Trở điều chỉnh quạt giàn lạnh
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
16. Module hệ thống cảnh báo khoảng cách (phía sau)
Bao gồm đầy đủ các bộ phận trong hệ thống cảnh báo khoảng cách như:
– 02 Cảm biến khoảng cách
– 01 Bộ xử lý trung tâm
– 01 Màn hình hiển thị
– 01 Khóa điện
– Rơ le, cầu chì
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
17. Module hệ thống cảm biến điều khiển động cơ (số 1)
Bao gồm đầy đủ các bộ phận trong hệ thống cảm biến điều khiển động cơ như:
– Cảm biến vị trí trục khuỷu
– Cảm biến vị trí trục cam
– Cảm biến đo gió kiểu dây nhiệt
– Cảm biến kích nổ
– Modul điều khiển tốc độ và lưu lượng gió bằng vi mạch điện tử
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
18. Module hệ thống cảm biến điều khiển động cơ (số 2)
Bao gồm đầy đủ các bộ phận trong hệ thống cảm biến điều khiển động cơ như:
– Cụm bướm ga điện tử
– Cảm biến vị trí bàn đạp ga
– Cảm biến nhiệt độ nước
– Van phối khí thông minh VVT-i
– Cảm biến oxy
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
19. Module hộp điều khiển trung tâm ECU
Bao gồm:
– Hộp ECU
– Khoá điện
– Rơle – cầu chì
– Sơ đồ mạch điện
– Giắc chẩn đoán OBD II
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
20. Module cơ cấu chấp hành hệ thống phun xăng đánh lửa
Bao gồm:
– 04 Bô bin đánh lửa trực tiếp bô bin đơn
– 04 Bugi đánh lửa và giắ đỡ
– Bơm xăng ( Hiển thị bằng tín hiệu đèn)
– Giàn kim phun
– Tín hiệu phun được thể hiện bằng tín hiệu đèn Led
– Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
– 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
– 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
– Kích thước modul: 500x500x120 (mm)
B. Giá đỡ module chuyên dùng.
– Giá đỡ được thiết kế chuyên nghiệp, dùng để đỡ các module được làm bằng thép sơn tĩnh điện và nhôm đúc định hình.
– Các modul có thể tháo rời thánh các modul độc lập
– Giá đỡ dây điện tiêu chuẩn
– Khung giá mô hình được thiết kế 2 mặt, thuận tiện cho việc thao tác và thực tập của học sinh
– Giá đỡ có bố trí các bánh xe có khóa hãm để tiện di chuyển.
– Kích thước: DxRxC = 2400x850x1750 mm
C. Phần mềm đào tạo
* Mô phỏng sự cố
* Quản lý học viên
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
* Đào tạo thực thực nghiệm
* Đào tạo lý thuyết
D. Bộ cung cấp nguồn thực nghiệm và hiển thị
* Cung cấp nguồn điện :
* Công cụ đo kiểm
* Phần mềm
– Thiết lập các giá trị đo tiêu chuẩn
– Hiển thị mẫu đo tiêu chuẩn
– Giao tiếp với thiết bị ngoại vi
– Điều chỉnh các giá tri đo
– Điều chỉnh hiển thị kết quả đo, tốc độ lấy mẫu
– Lưu kết quả
E. Bộ máy tính và bàn để máy tính
